Водогрейные котлы Unimat (тип UT-L) Фирмы «LOOS» Германия мощность 750-19200 кВт

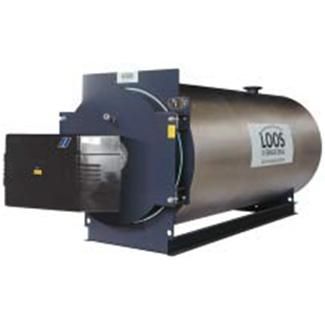

Водогрейный стальной жаротрубный котёл Unimat, тип TL, с трёхходовым движением продуктов сгорания фирмы «LOOS» (Германия)
Рабочее давление – 6, 10, и 16 бар.
Рабочая температура котловой воды до 105°С (ограничитель температуры выставлен на 115°С).
Топливо – природный газ, легкое жидкое топливо.
Для снижения выбросов окислов азота возможно исполнение котла с увеличенным объемом камеры сгорания (исполнение UT-LN).
Тело котла состоит из цилиндрического корпуса, расположенного по центру жаровой трубы, а по окружности дымогарных труб второго и третьего хода.
Теплоизоляционный слой из минеральной ваты под алюминиевой защитной обшивкой.
Полностью откидная передняя дверца котла открывается в правую и левую стороны.
Все швы котла выполнены автоматической сваркой. Все испытания и полная сдача-приёмка оборудования производится на заводе-изготовителе.
Возможная комплектация котла:
1. Фланцевая проставка прямого потока VL с арматурой безопасности (датчик протока, реле максимального и минимального давления, манометр, гильза для датчика температуры);
2. Фланцевая проставка обратного потока RL (гильза для датчика температуры и патрубок для подключения компенсационного трубопровода);
3. Теплообменник уходящих газов – экономайзер (возможно исполнение интегрированным модулем);
4. Система управления котлами LBC (обеспечивает регулирование мощности котла, поддержание и регулирование заданной температуры теплоносителя);
5. Система управления котлами LSC (каскадное управление в погодозависимом режиме);
6. Устройство циркуляции RT (подмешивающий насос, клапан с электроприводом, запорная арматура);
7. Модуль поддержания котла в «горячем» резерве (насос, обратный клапан, запорная арматура и клапан с электроприводом);
8. Модуль водоподготовки WTM (управление по таймеру или по качеству воды).
Котлы могут комплектоваться горелками Dreizler, Saacke, Weishaupt u Oilon.
|
Тип котла UNIMAT |
Мощность Котла (кВт) |
Длина котла (мм) |
Ширина котла (мм) |
Высота котла (мм) |
|
Вес котла без горелки (кг) |
|
|
6 бар |
10 бар |
||||||
|
UT-L (LN)2 |
750 |
2680 |
1324 |
2170 |
|
2200 |
2300 |
|
UT-L 4 |
1000 |
2680 |
1324 |
2185 |
|
2300 |
2400 |
|
UT-L (LN)6 |
1000 |
2950 |
1424 |
2285 |
|
2800 |
2900 |
|
UT-L (LN)8 |
1250 |
3220 |
1524 |
2385 |
|
3300 |
3400 |
|
UT-L 10 |
1350 |
2950 |
1424 |
2285 |
|
2900 |
3100 |
|
UT-L (LN)12 |
1500 |
3675 |
1574 |
2570 |
|
4200 |
4500 |
|
UT-L 14 |
1900 |
3220 |
1524 |
2520 |
|
3500 |
3700 |
|
UT-L (LN)16 |
2000 |
3725 |
1674 |
2670 |
|
4700 |
5100 |
|
UT-L 18 |
2500 |
3675 |
1574 |
2670 |
|
4600 |
5000 |
|
UT-L (LN)20 |
2500 |
4075 |
1724 |
2820 |
|
5300 |
6100 |
|
UT-L (LN)22 |
3000 |
4570 |
1824 |
2920 |
|
6900 |
7600 |
|
UT-L 24 |
3050 |
3725 |
1674 |
2770 |
|
5000 |
5400 |
