Агрегат HYDAC TCU (TransformerCare Unit)

Информация может быть не достоверна

10 р.

Купить

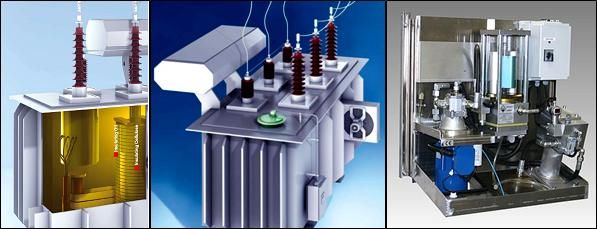

Агрегат HYDAC TCU для непрерывной регенерации и поддержки эксплуатационных свойств трансформаторного масла

TransformerCare Unit (TCU) - это современный агрегат, предназначенный для непрерывной регенерации и поддержания эксплуатационных свойств изоляционного масла с целью продления срока службы маслонаполненных трансформаторов и реакторов. Повреждения изоляции, возникшие в процессе эксплуатации трансформаторов, являются основной причиной отказа энергооборудования. Средний срок службы трансформаторов не превышает 17-18 лет, что, в сравнении с нормативным сроком 35-40 лет, ведёт к неоправданным финансовым затратам на приобретение нового оборудования. См.также "очистка масла"

В ходе эксплуатации TCU уровень газо- и влагосодержания, класс чистоты изоляционного масла в действующем электрооборудовании поддерживаются на постоянно низком уровне за счёт непрерывной его дегазации, обезвоживания и тонкой фильтрации. Как результат - повышается пробивное напряжение трансформаторного масла, что продлевает срок службы изоляции токопроводящих частей. Следовательно, срок эксплуатации трансформаторов в сравнении с традиционными методами их обслуживания может быть продлён в два-три раза

Агрегат HYDAC TCU обладает целым рядом преимуществ по сравнению с эксплуатируемыми в настоящее время громоздкими и энергоёмкими системами для очистки трансформаторного масла:

газо- и влагосодержание в масле постоянно контролируются в режиме On-line;
регенерация изоляционного масла происходит непрерывно и непосредственно в трансформаторе;
пропускная способность TCU составляет всего около 15 куб. м в неделю при 24-часовом режиме работы, что полностью исключает нежелательную турбулетную циркуляцию масла в трансформаторе;
производительность агрегата по дегазации масла соответствует обычной норме газообразования в трансформаторах;
агрегат HYDAC TCU отличается компактной конструкцией, малым весом и низким энергопотреблением;
при регенерации масла трансформатор находится в эксплуатации и не отключается от действующей энергосистемы.

Технические характеристики:

мощность обслуживаемых трансформаторов:	5 - 1100 МВА
объем регенерируемого масла:	около 15 м³ в неделю
производительность дегазации: ¹	14 - 155 л в сутки
производительность влагоудаления: ²	1,12 – 12 мл в сутки
остаточное влагосодержание после регенерации:	не более 10 ppm
рабочее давление в системе TCU:	до 35 бар
допускаемое давление на входе:	0,1 – 0,5 бар
тонкость фильтрации масла:	3 мкм
вязкость масла:	5 – 300 мм²/с
температура масла:	-35 … +90°C
окружающая температура:	-35 … +50°C
относительная влажность:	до 95% (без конденсата)
место установки:	ок. 1 м от земли
потребляемая мощность:	0,55 кВт
вес агрегата:	ок.60кг
размеры:	785 * 750 * 395 мм

Примечания:

¹ - минимальная и максимальная производительность дегазации определены при начальном содержании газа в масле 2% и 10% соответственно;
² - минимальная и максимальная производительность влагоудаления определены при температуре масла 50 °C и при содержании растворённого газа в масле 2% и 10% соответственно.

Преимущества использования агрегата TCU:

увеличение пробивного напряжения,
продление срока службы изоляции трансформаторов,
сохранение изолирующих и охлаждающих свойств трансформаторного масла,
постоянный контроль состояния масла,
сокращение простоев из-за несоответствия эксплуатационных показателей масла нормативным значениям,
исключение газового разряда благодаря низкому содержанию растворённых в масле газов,
увеличение срока эксплуатации масла и электрооборудования,
сокращение мероприятий по очистке и замене масла в трансформаторах.

Автор: к.т.н., инженер Кариколпаков Василий Михайлович, техническое бюро HYDAC Новокузнецк.
