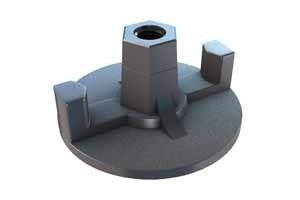

Гайка стяжного болта D-100

Информация может быть не достоверна

Материал: Сталь
Тип разборности опалубки: Съемная
Тип конструкции опалубки: Рамная система
Назначение опалубки для заливки::
Гайка для болта стяжного оцинкованная используется со стяжными болтами. Служит для фиксации щитов опалубки. Разные диаметры. Гайки для стяжного винта изготавливается методом точного литья. Материалом для изготавления гайки служит ковкий или высокопрочный чугун. Резьба в гайке является выплавляемой или нарезной. Гайка для стяжного болта имеет площадку для прилегания к ребру опалубочного щита. Основное распростанение получила стяжная гайка с диаметром площадки 90 мм и 100 мм. В большинстве случаев данного диаметра гайки вполне достаточно для крепления щитов, но существует ряд моментов, где необходимо использование шайбы-подкладки для гайки ― увеличивающей ее площадь. Технические характеристики гайки под стяжной болт Диаметр гайки 100-90 мм. Максимальное усилие на рызрыв: тонн ― 14 Наружный диаметр резьбы: D мм ― 17 Внутренний диаметр резьбы: d мм ― 15 Шаг резьбы: S мм ― 10 Ширина впадины: В мм ― 14,6 Вес: кг, = 0,4 кг 2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Таблица 1 № п.п. Длина, мм Вес, кг Разрывное усилие*, кгс Предел прочности*, кгс/см2 1 800 1,3 10850 6130 2 1000 1,6 3 1200 1,9 4 1500 2,4 5 1800 2,9 6 2000 3,2
