СИСТЕМА АВТОМАТИКИ ВОДОГРЕЙНЫХ КОТЛОВ

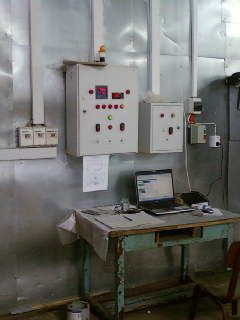

 Система автоматики предназначена для обеспечения автоматического режима работы водогрейного котла в комплекте с механизированным бункером топливоподачи и повышения безопасности работы котла. Система автоматики позволяет обслуживающему персоналу котельной вести визуальный контроль за заданной температурой котла и работой оборудования, а административно-техническому персоналу контролировать работу котельной.

Система автоматики оснащена интерфейсом RS485 и энергонезависимой памятью.

Наличие интерфейса для связи с компьютером позволяет, накапливать и сохранять результаты измерений, наблюдать и распечатывать графики температур с помощью персонального компьютера в реальном времени, сохранять на жесткий диск ПК значения измеренных температур.

Энергонезависимая память позволяет вести архив измеренных температур с привязкой к реальному времени и календарю. Архив возможно просмотреть без применения ПК. Периодичность записи данных в архив прибора от 1 сек. до 1 часа. Архив из энергонезависимой памяти может быть обнулен только с помощью ПК.

В системе автоматики реализован принцип ПИД-регулирования, что позволяет поддерживать заданную температуру теплоносителя на выходе котла с достаточной точностью.

 Основные технические характеристики системы безопасности приведены в таблице

 Система автоматики обеспечивает:

1.        Ручной или автоматический режим работы котла.

2.        Управление работой приводными механизмами бункера топливоподачи.

3.        Индикацию значения температур:

-          теплоносителя в прямом трубопроводе,

-          теплоносителя в обратном трубопроводе,

-          корпуса шнека топливоподачи.

4.        Контроль уровня воды в аварийно-расширительном баке.

5.        Автоматическую подпитку аварийно-расширительного бака.

6.        Выдачу аварийного звукового и светового сигнала при превышении установленного предельного значения температуры теплоносителя.

7.        Выдачу аварийного звукового и светового сигнала при снижении температуры теплоносителя в обратном трубопроводе ниже установленного значения.

8.        Выдачу аварийного звукового и светового сигнала при превышении установленного значения температуры подающего шнека.

9.        Выдачу аварийного светового сигнала при снижении уровня воды в аварийно-расширительном баке.

10.     Выдачу аварийного светового сигнала при выходе из строя привода (приводов) бункера топливоподачи.

11.     Автоматическое и ручное включение системы пожаротушения шнека топливоподачи в аварийных режимах.

12.     Блокировку работы механизмов подачи топлива в топку котла при возникновении аварийных ситуаций.

13.     Управление работой вентилятора наддува (для увеличения тепловой мощности котла).

14.     Ведение архива значений измеряемых температур.

15.     Возможность применения персонального компьютера.

 Возможна доработка системы автоматики под конкретные требования Заказчика.
