Регуляторы расхода (дроссели) МПГ55-2 предназначены для поддержания установленной скорости перемещения рабочих органов в гидросистемах станков и других машин. Регуляторы расхода МПГ55-2М не имеют предохранительного и обратного клапана для ограничения давления в рабочей магистрали.
Регулятор расхода МПГ55-2 М устанавливается в гидросистемах там, где требуется поддержание установленной скорости перемещения рабочих органов станков и других стационарно работающих машин в независимости от нагрузки.
Регуляторы расхода модернизированные обычной прочности МПГ55-22М, МПГ55-24М, МПГ55-25М состоят из гидродросселя и редукционного клапана, который поддерживает постоянный перепад давления на дросселирующей щели, благодаря чему расход рабочей жидкости, проходящей через гидродроссель, не зависит от давления на входе и выходе из него.
Гидравлические регуляторы потока МПГ-55-2 работают на минеральных маслах с тонкостью фильтрации 25 мкм, вязкостью 10-200 сСт при температуре масла от +10 до +70 °С и температуре окружающей среды от +1 до +40 °С.
В зависимости от номинального расхода рабочей жидкости регуляторы расхода МПГ55-2 бывают трёх исполнений:
МПГ55-22М - c условным проходом 10 мм;
МПГ55-24М - c условным проходом 16 мм;
МПГ55-25М - c условным проходом 20 мм.

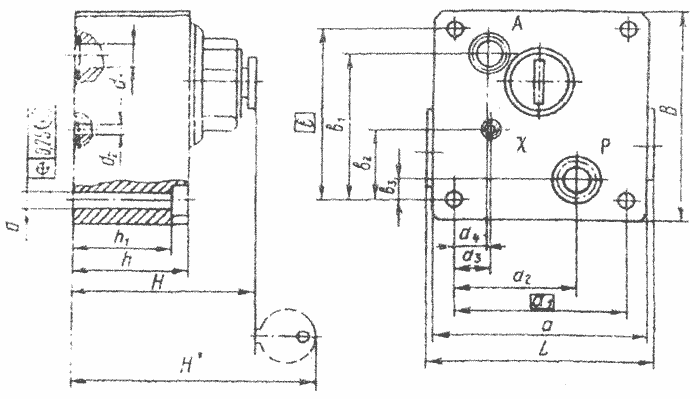

Габаритные и присоединительные размеры МПГ55-2
Наименование, Ду | L | B | H | H* | h | h1 | d | d1 | d2 | a | a1 | a2 | a3 | a4 | b | b1 | b2 | b3 |
МПГ55-22М, 2МПГ55-22М (Ду=10мм) | 108 | 100 | 88 | 137 | 54 | 44 | 9 | 10 | 4 | 102 | 76,2 | 54 | 8 | 9,5 | 82,5 | 52,5 | 36 | 11 |
МПГ55-24М, 2МПГ55-24М (Ду=16мм) | 133 | 126 | 107 | 156 | 67 | 51 | 11 | 18 | 4 | 126 | 101,6 | 71,4 | 20,8 | 20,6 | 101,6 | 88,9 | 54,6 | 12,7 |
МПГ55-25М, 2МПГ55-25М (Ду=20мм) | 178 | 166 | 132 | 175 | 92 | 72 | 17 | 28,7 | 4 | 178 | 146 | 104,8 | 28 | 22,3 | 133,5 | 104,8 | 66 | 12,7 |
